Kluczowe parametry pracy silnika w tuningu — co mierzyć, jak interpretować i jak ratować silnik

Podnoszenie mocy silnika to sztuka przesuwania granic termodynamicznych. W seryjnym aucie wystarczy wskaźnik temperatury cieczy chłodzącej i kontrolka ciśnienia oleju (która zapala się dopiero przy katastrofalnych 0.5 bar). W wysilonym silniku o mocy 400–700+ KM różnica między rekordowym przejazdem a spłynięciem tłoka do miski wynosi 0.2 sekundy pracy na ubogiej mieszance lub 50°C za wysokiego EGT.

Poniższy artykuł to kompletne kompendium telemetrii silnikowej: szczegółowo wyjaśnia, co oznacza każdy parametr, w jakim punkcie silnika i jakim czujnikiem należy go mierzyć, jak interpretować odczyty oraz jak skonfigurować automatyczne zabezpieczenia (Fail-safes) w komputerze standalone (np. Ecumaster EMU Black, Link ECU, MoTeC), aby komputer sam uratował silnik przed zniszczeniem.

1. Skład Mieszanki & Spalanie (Lambda, AFR, Stuk, Kąt Zapłonu)

Proces spalania w komorze decyduje o generowanym momencie obrotowym oraz temperaturze wewnętrznej tłoka i zaworów.

Współczynnik Lambda (λ) oraz AFR (Air-Fuel Ratio)

• 🎯 Co oznacza: Stosunek rzeczywistej masy powietrza do ilości teoretycznie wymaganej do całkowitego spalenia dawki paliwa (stechiometria λ = 1.00, czyli 14.7:1 dla benzyny, 9.8:1 dla E85). W silniku doładowanym pod pełnym obciążeniem paliwo pełni dwie role: generuje energię oraz chłodzi komorę spalania poprzez ciepło utajone parowania.

* Wolne obroty / Cruise (podciśnienie): λ = 1.00 (AFR 14.7:1) — maksymalna czystość spalin i oszczędność.

* Wstawanie turbiny / Średni boost (0.5–1.2 bar): λ = 0.82–0.85 (AFR 12.0–12.5:1).

* Pełne doładowanie WOT (1.5–2.5+ bar) na PB98: λ = 0.77–0.80 (AFR 11.3–11.7:1).

* Pełne doładowanie WOT na E85: λ = 0.72–0.76 (AFR 7.1–7.5:1).

* ⚠️ Zagrożenie: Wzrost λ > 0.85–0.88 pod pełnym boostem oznacza gwałtowny skok temperatury w cylindrze i stopienie tłoka w ciągu 1–2 sekund.

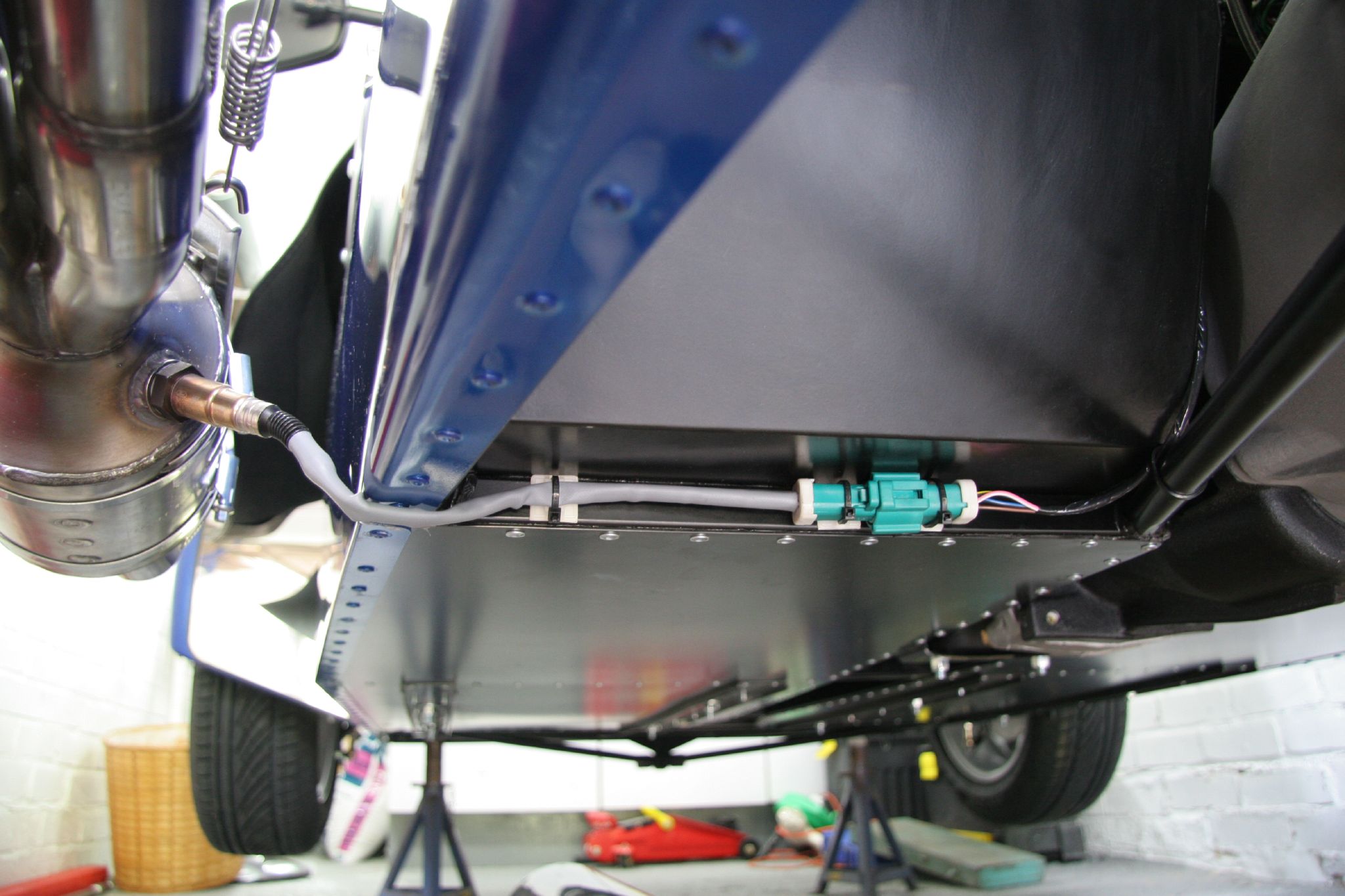

• 📍 Gdzie się mierzy: W rurze wydechowej (downpipe) w odległości 30–60 cm za wirnikiem turbosprężarki, pod kątem 10°–30° powyżej poziomu (godziny 10:00–14:00), aby spływający po ściankach kondensat wodny nie niszczył rozgrzanej ceramiki.
• 🔧 Jak się mierzy: Za pomocą szerokopasmowej sondy lambda (Bosch LSU 4.9 lub Bosch LSU ADV) wkręconej w gniazdo M18x1.5, podłączonej bezpośrednio do zintegrowanego kontrolera szerokopasmowego w ECU lub zewnętrznego modułu CAN Lambda.

Spalanie stukowe (Knock / Detonation)

• 🎯 Co oznacza: Wybuchowy, naddźwiękowy samozapłon niespalonej części mieszanki (end-gas) wywołany zbyt wysokim ciśnieniem lub temperaturą w cylindrze. Generuje falę uderzeniową o prędkości ponad 1500 m/s i skokach ciśnienia do 250+ bar. Uderzenia fali zrywają warstwę graniczną gazów izolujących tłok, prowadząc do mechanicznego wyłamania półek pierścieniowych i wybicia panewek.
• 📍 Gdzie się mierzy: Bezpośrednio na korpusie bloku silnika pod głowicą, w osi między cylindrami (np. między 1-2 oraz 3-4 cylindrem).
• 🔧 Jak się mierzy: Za pomocą szerokopasmowego czujnika piezoelektrycznego (np. Bosch 0 261 231 173) dokręconego śrubą M8 z precyzyjnym momentem 20–22 Nm (zły moment zniekształca rezonans piezokryształu). Komputer standalone analizuje sygnał w wąskim oknie kątowym zapłonu wokół częstotliwości rezonansowej cylindra:

Częstotliwość rezonansowa: f_knock [kHz] = 1800 / (π × Średnica tłoka [mm])* (np. dla tłoka 82.5 mm: ok. 6.95 kHz).

Podczas strojenia tuner używa dodatkowo słuchawek stetoskopowych (Knock Ears), które pozwalają usłyszeć mikro-stuk przed zapaleniem się lampki ostrzegawczej w programie.

Kąt wyprzedzenia zapłonu (Ignition Timing °BTDC)

• 🎯 Co oznacza: Moment przeskoku iskry na świecy zapłonowej wyrażony w stopniach obrotu wału korbowego przed Górnym Martwym Punktem (°BTDC). Celem jest osiągnięcie szczytu ciśnienia spalania P_max dokładnie w punkcie 14–18° po GMP (ATDC), co przekłada się na maksymalną dźwignię na wykorbienie wału (tzw. MBT — Mean Best Torque).
• 📍 Gdzie się mierzy: Na kole fonicznym wału korbowego (Trigger Wheel 60-2 / 36-1) oraz wałku rozrządu (Cam Sync).
• 🔧 Jak się mierzy: Czujnikiem Halla lub indukcyjnym (VR). Kąt bazowy kalibruje się fizycznie lampą stroboskopową na zablokowanym kącie w sterowniku (np. 10.0° BTDC), zgrywając znak na kole pasowym ze skalą na obudowie rozrządu.

2. Termika & Pomiary Temperatur (EGT, IAT, Olej, Płyn Chłodzący)

Ciepło jest produktem ubocznym spalania. W wysilonym silniku bilans cieplny decyduje o trwałości głowicy, zaworów i filmu olejowego.

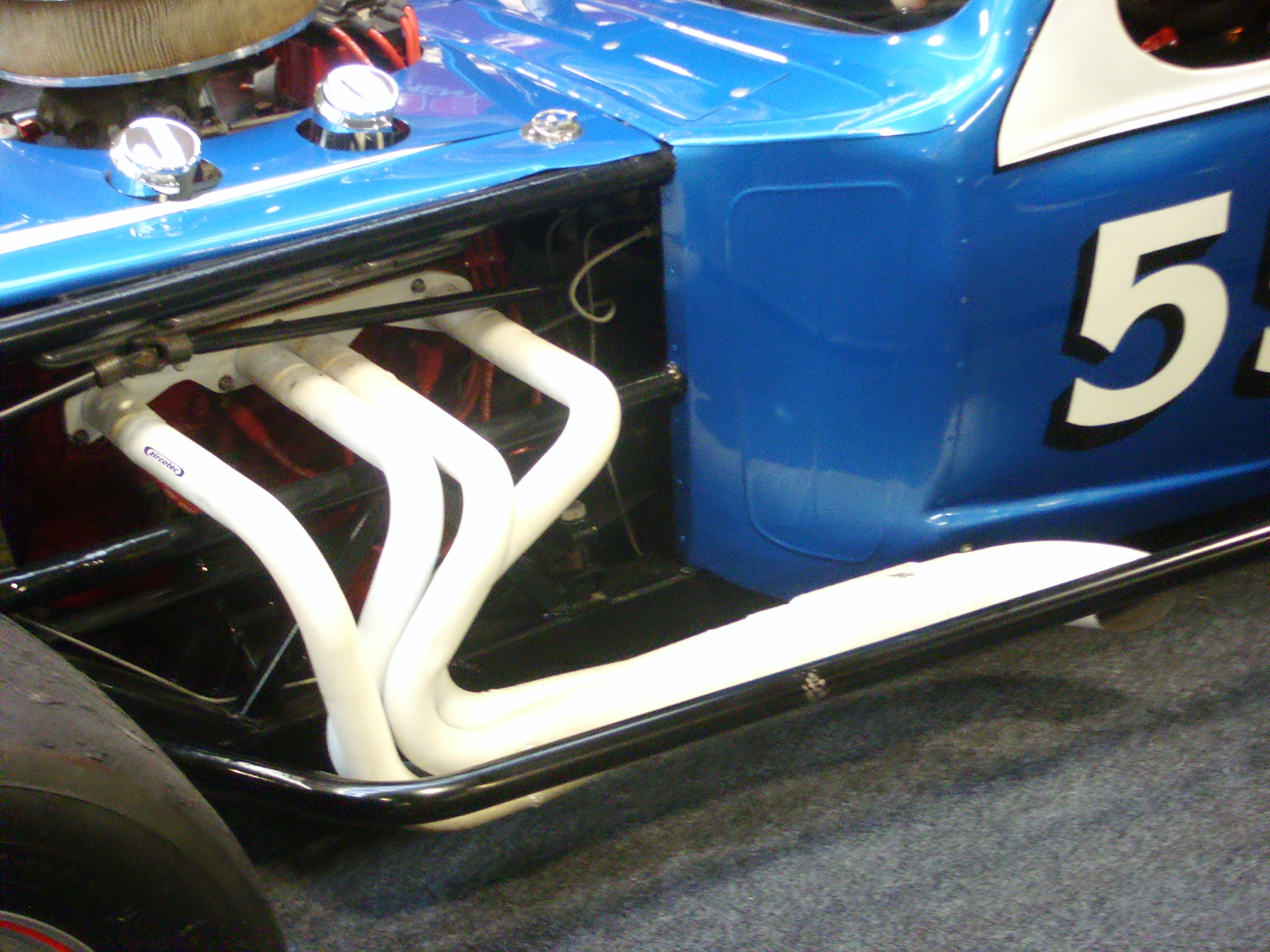

Temperatura spalin (EGT — Exhaust Gas Temperature)

• 🎯 Co oznacza: Temperatura gazów wylotowych opuszczających komorę spalania. Bezpośredni miernik obciążenia termicznego zaworów wydechowych i turbosprężarki:

* 820–900°C: Idealny zakres roboczy pod pełnym obciążeniem.

* 920–950°C: Strefa ostrzegawcza (wymaga bogatszej mieszanki lub lekkiego przyspieszenia zapłonu).

* > 980°C: Strefa destrukcji termicznej (topnienie wirnika wydechowego turbiny, płynięcie zaworów Inconel, pękanie żeliwnych muszli).

💡 Wskazówka*: Zbyt wysokie EGT to najczęściej skutek zbyt późnego zapłonu (dopalanie mieszanki w rurze wydechowej) lub zbyt ubogiej mieszanki.

• 📍 Gdzie się mierzy: W kolektorze wydechowym. W profesjonalnym motorsporcie stosuje się osobną termoparę w każdym runnerze wydechowym (25–40 mm od flanszy głowicy), co pozwala wykryć lejący wtryskiwacz lub nierówne napełnianie konkretnego cylindra.
• 🔧 Jak się mierzy: Za pomocą otwartych termopar typu K (K-Type NiCr-NiAl) w osłonie z Inconelu o średnicy 3–5 mm, podłączonych do modułu wzmacniacza (EGT to CAN) z kompensacją zimnego końca.

Temperatura powietrza w dolocie (IAT — Intake Air Temperature)

• 🎯 Co oznacza: Temperatura sprężonego powietrza opuszczającego intercooler. Chłodniejsze powietrze ma wyższą gęstość (więcej tlenu na cykl) i drastycznie mniejszą skłonność do spalania stukowego.

* < 40–45°C: Prawidłowy zakres przy sprawnym intercoolerze.

> 55–60°C: Spadek gęstości ładunku (strata 3–5% mocy na każde +10°C) i konieczność automatycznego cofania kąta zapłonu (IAT Retard*).

• 📍 Gdzie się mierzy: W aluminiowej rurze dolotowej 10–15 cm przed korpusem przepustnicy (z dala od gorącej strony silnika).
• 🔧 Jak się mierzy: Szybkim termistorem NTC Open-Element (np. Bosch 0 280 130 085) o otwartej konstrukcji czujnika, który reaguje na skok temperatury w czasie poniżej 0.2 sekundy.

Temperatura oleju silnikowego & płynu chłodzącego

• 🎯 Co oznacza:

* Olej silnikowy: Informuje o rzeczywistej lepkości filmu olejowego. Optymalne okno: 85–105°C. Poniżej 75°C olej nie odparowuje wilgoci i paliwa. Powyżej 125–130°C następuje załamanie wskaźnika HTHS (High Temperature High Shear), zerwanie filmu olejowego i obrócenie panewki korbowodowej.

* Płyn chłodzący (CLT): Optymalna temperatura głowicy: 82–90°C. Wartości powyżej 102–105°C powodują miejscowe wrzenie płynu w najcieńszych kanałach głowicy i utratę chłodzenia komory spalania.

• 📍 Gdzie się mierzy: Czujnik oleju w podstawce filtra lub magistrali bloku; czujnik płynu w obudowie termostatu na wylocie z głowicy.
• 🔧 Jak się mierzy: Dedykowanymi czujnikami rezystancyjnymi NTC z dedykowaną masą czujnikową (Sensor Ground).

3. Dynamika Ciśnień (Olej, Delta Paliwa, EMAP, Odma, Chłodzenie)

Ciśnienia cieczy i gazów w silniku to pierwszy system wczesnego ostrzegania przed awarią mechaniczną.

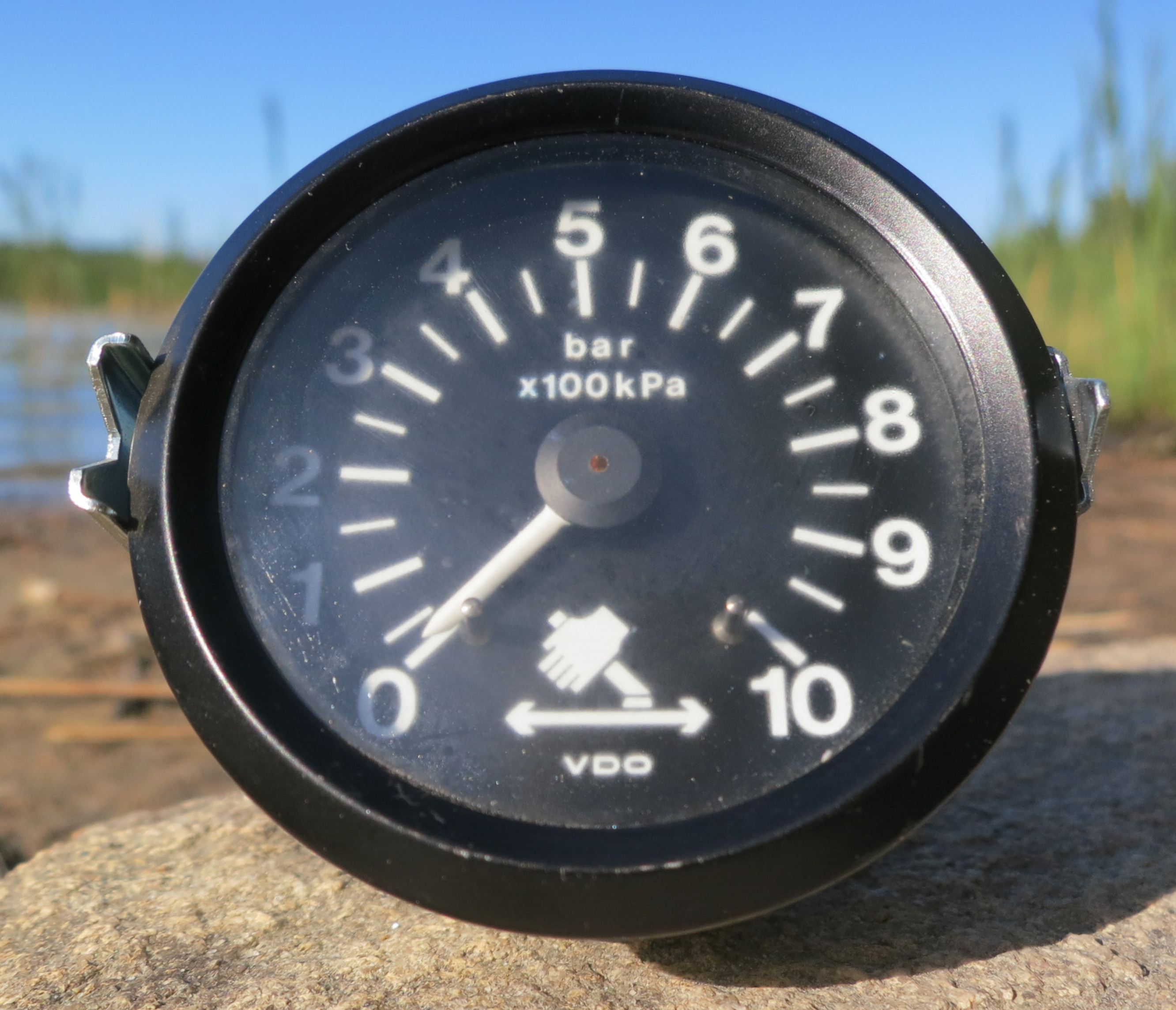

Ciśnienie oleju (Oil Pressure Curve)

• 🎯 Co oznacza: Ciśnienie hydrauliczne tworzące klin olejowy rozdzielający czop wału od panewki pod uderzeniem momentu obrotowego. Prawidłowe wartości na gorącym oleju (90°C):

* Bieg jałowy (Idle): minimum 1.2–1.5 bar.

* Złota zasada motorsportu: Minimum 1.0 bar na każde 1000 RPM pod obciążeniem (np. min. 6.0 bar przy 6000 RPM).

⚠️ Zagrożenie*: Chwilowy spadek ciśnienia poniżej 2.5 bar przy 6000 RPM niszczy panewki w ułamku sekundy.

• 📍 Gdzie się mierzy: W najdalszym punkcie magistrali olejowej (np. na głowicy lub na głównym kanale bloku za filtrem oleju).
• 🔧 Jak się mierzy: Piezorezystancyjnym czujnikiem ciśnienia cieczy 0–10 bar (np. Bosch / AEM / Honeywell) zasilanym 5V, generującym liniowe napięcie 0.5V (0 bar) do 4.5V (10 bar). Sygnał jest podstawą tabeli zabezpieczeń Oil Pressure Protection w EMU.

Ciśnienie różnicowe paliwa (Differential Fuel Pressure / ΔP)

• 🎯 Co oznacza: Różnica między rzeczywistym ciśnieniem paliwa w listwie a ciśnieniem panującym w kolektorze dolotowym:

Wzór: ΔP = P_fuel − P_manifold*

W sprawnym układzie z regulatorem 1:1 ΔP musi być absolutnie stałe (np. równe 3.00 bar lub 4.00 bar) bez względu na to, czy silnik pracuje na podciśnieniu -0.6 bar, czy ładuje +2.2 bar boostu. Spadek ΔP pod pełnym gazem to natychmiastowy dowód na niewydolność pompy paliwa lub zapchany filtr — informuje o usterce zanim jeszcze lambda zdąży wskazać ubogą dawkę.

• 📍 Gdzie się mierzy: Bezpośrednio na listwie wtryskowej paliwa (Fuel Rail).
• 🔧 Jak się mierzy: Czujnikiem ciśnienia ze stali nierdzewnej 0–10 bar odpornym na korozyjne działanie etanolu E85.

Przeciwciśnienie spalin przed turbiną (EMAP / Exhaust Backpressure)

• 🎯 Co oznacza: Ciśnienie spalin uwięzionych w kolektorze wydechowym przed wirnikiem turbiny. Stosunek EMAP do ciśnienia doładowania (MAP) określa sprawność wolumetryczną silnika:

* EMAP / MAP ≤ 1.2–1.4 : 1 — Układ idealny (duża muszla, brak dławienia na wysokich obrotach).

* EMAP / MAP > 2.0–2.5 : 1 — Układ zduszony (za mała muszla gorąca, dławienie przepływu).

Gdy przeciwciśnienie przekracza dwukrotność doładowania, spaliny nie mogą opuścić cylindra podczas fazy płukania, zanieczyszczają świeży ładunek, drastycznie podnoszą EGT i powodują utratę mocy mimo wysokiego ciśnienia doładowania.

• 📍 Gdzie się mierzy: W kolektorze wydechowym tuż przed flanszą turbosprężarki.
• 🔧 Jak się mierzy: Przez stalową lub miedzianą rurkę impulsową zwiniętą w spiralę (o długości 1.0–1.5 m), która działa jak radiator chłodzący spaliny z 900°C do < 60°C. Na jej końcu montuje się czujnik ciśnienia gazu 0–7 bar z dławikiem pulsacji.

Ciśnienie w komorze korbowej (Crankcase Pressure / Blow-by) & w Chłodzeniu

• 🎯 Co oznacza:

Skrzynia korbowa: Prawidłowy układ odmy utrzymuje lekkie podciśnienie lub -0.02 do +0.03 bar. Wzrost ciśnienia do +0.15–0.30 bar świadczy o pęknięciu półki pierścieniowej tłoka, zapieczeniu pierścieni lub potężnym przedmuchu kompresji (Blow-by*).

* Układ chłodzenia: Normalne ciśnienie to 0.9–1.3 bar. Skok ciśnienia do 2.0+ bar dokładnie w ułamku sekundy wejścia na pełny boost to niepodważalny dowód na unoszenie głowicy na szpilkach lub mikropęknięcie tulei cylindra.

• 📍 Gdzie się mierzy: W pokrywie zaworów / bagnecie oleju oraz na górnym wężu chłodnicy.
• 🔧 Jak się mierzy: Czujnikami ciśnienia 0–5 bar / sensorami różnicowymi.

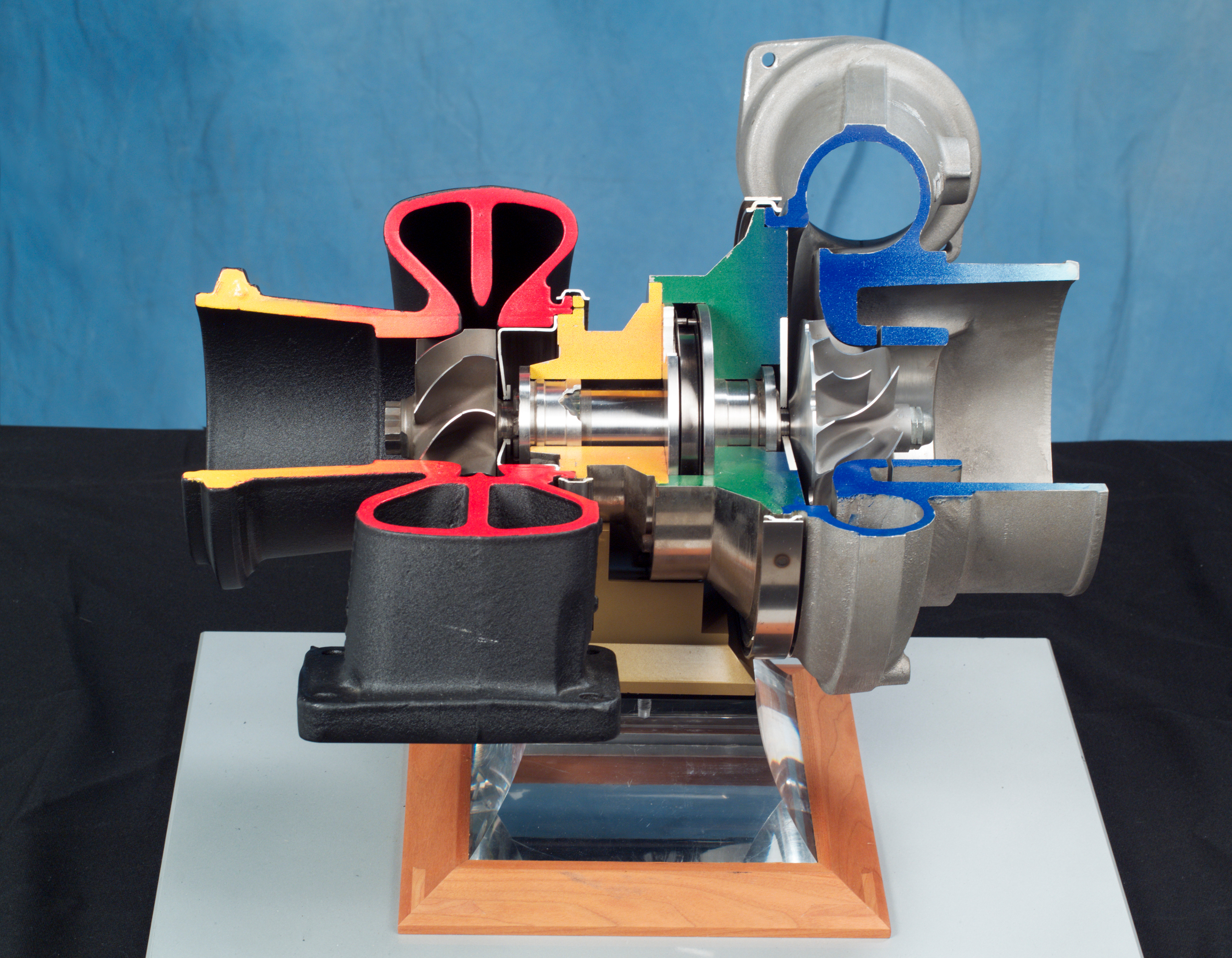

4. Doładowanie & Prędkość Turbiny (MAP, Turbo Speed)

Maksymalna kontrola nad ciśnieniem powietrza wtłaczanego do cylindrów.

Ciśnienie bezwzględne w kolektorze (MAP — Manifold Absolute Pressure)

• 🎯 Co oznacza: Całkowite ciśnienie powietrza w kolektorze dolotowym (oś główna mapy obciążenia silnika Speed-Density):

* 0.3–0.4 bar MAP: Hamowanie silnikiem (wysokie podciśnienie).

* 1.0 bar MAP: Ciśnienie atmosferyczne (0.0 bar na wskaźniku doładowania).

* 2.5 bar MAP: +1.5 bar doładowania nadciśnieniowego (Boost).

* 3.5 bar MAP: +2.5 bar doładowania nadciśnieniowego.

• 📍 Gdzie się mierzy: W plenum kolektora dolotowego za przepustnicą.
• 🔧 Jak się mierzy: Piezorezystancyjnym sensorem MAP 3.0, 4.0 lub 5.0 bar (np. Bosch T-MAP ze zintegrowanym czujnikiem IAT).

Prędkość obrotowa wirnika turbiny (Turbo Speed Sensor)

• 🎯 Co oznacza: Prędkość obrotowa wałka turbosprężarki (od 100 000 do 180 000 RPM). Przekroczenie limitu prędkości obrotowej wyznaczonego na mapie kompresora (Over-speeding, np. > 165 000 RPM dla Garrett G30) wywołuje rezonans łopatek, kawitację na wlocie oraz rozerwanie kutego koła kompresora pod wpływem sił odśrodkowych.
• 📍 Gdzie się mierzy: W aluminiowej muszli kompresora bezpośrednio nad krawędzią łopatek wirnika.
• 🔧 Jak się mierzy: Czujnikiem z efektem wiroprądowym (Eddy Current Speed Sensor), który zlicza przejścia każdej aluminiowej łopatki i wysyła sygnał częstotliwościowy do komputera.

5. Układ Paliwowo-Elektryczny & Flex Fuel

Wydajność wtryskiwaczy, stabilność napięcia i skład paliwa decydują o powtarzalności dawki.

Cykl pracy wtryskiwaczy (IDC — Injector Duty Cycle)

• 🎯 Co oznacza: Procentowy czas otwarcia wtryskiwacza w trakcie jednego pełnego cyklu pracy silnika (dwóch obrotów wału korbowego):

Wzór: IDC [%] = (Czas wtrysku [ms] × RPM) / 1200*

* ≤ 80–85%: Bezpieczny, liniowy zakres pracy.

* > 90%: Stan statyczny (wtryskiwacz nie nadąża się zamknąć, cewka się przegrzewa, dawka staje się nieliniowa i niekontrolowana).

• 📍 Gdzie się mierzy: Kalkulacja matematyczna w czasie rzeczywistym wewnątrz procesora ECU.
• 🔧 Jak się interpretuje: Jeśli IDC przekracza 85%, należy założyć wtryskiwacze o większym wydatku (np. zmiana z 630cc na 980cc) lub podnieść ciśnienie bazowe paliwa.

Napięcie instalacji pokładowej (Battery Voltage / Vbatt)

• 🎯 Co oznacza: Napięcie stałe w instalacji (docelowo 13.8–14.4 V). Spadek napięcia (np. do 11.5V przez grzejącą się pompę paliwa lub słaby alternator):

* Wydłuża czas martwy wtryskiwacza (Dead Time / Latency) — wtryskiwacz otwiera się wolniej, zubażając mieszankę.

Zmniejsza energię iskry na świecy zapłonowej (Dwell Time), powodując zdmuchnięcie iskry pod wysokim ciśnieniem doładowania (Spark Blowout*).

• 📍 Gdzie się mierzy: Na głównym zasilaniu sterownika silnika.
• 🔧 Jak się koryguje: Przez tabele kompensacji 3D w standalone: Injector Dead Time vs Voltage oraz Dwell Time vs Voltage.

Zawartość etanolu w paliwie (Flex Fuel % / E85)

• 🎯 Co oznacza: Procentowy udział bioetanolu w benzynie (od E10 do E85). Etanol ma liczbę oktanową 105+ RON i potężne ciepło parowania, ale wymaga podania o 30–35% większej objętości paliwa ze względu na niższą wartość opałową.
• 📍 Gdzie się mierzy: Na przewodzie powrotnym paliwa z regulatora ciśnienia do baku.
• 🔧 Jak się mierzy: Czujnikiem dielektrycznym Continental / GM Flex Fuel, który wysyła sygnał o częstotliwości 50–150 Hz (proporcjonalnej do % etanolu) oraz szerokości impulsu kodującej temperaturę paliwa. ECU automatycznie interpoluje mapę dawki i zapłonu (+4–8° zapłonu przy E85).

6. Strategie Bezpieczeństwa & Fail-Safes w Standalone

Nowoczesny komputer standalone (np. Ecumaster EMU Black, Link G4X, MoTeC) nie tylko steruje silnikiem, ale pełni rolę automatycznego anioła stróża. Odpowiednio skonfigurowane tabele ochronne ratują silnik w ułamku sekundy:

🛡️ 1. Lean Protection Cut (Zabezpieczenie przed ubogą mieszanką)

• Warunek aktywacji: Jeśli przy doładowaniu MAP > 1.4 bar rzeczywista lambda λ przekroczy wartość zadaną o więcej niż +0.06 (np. λ > 0.85) przez czas dłuższy niż 0.15 sekundy.
• Reakcja komputera: Natychmiastowe miękkie lub twarde odcięcie zapłonu (Ignition Cut), redukcja obrotów do 3000 RPM oraz zrzut ciśnienia doładowania do zera poprzez otwarcie zaworu wastegate (WG Duty = 0%).

🛡️ 2. Oil Pressure vs RPM Limiter (Krzywa ochrony ciśnienia oleju)

• Warunek aktywacji: Spadek ciśnienia oleju poniżej zdefiniowanej bezpiecznej krzywej (np. < 1.5 bar przy 2000 RPM, < 3.5 bar przy 4500 RPM, < 5.0 bar przy 6500 RPM) przez czas dłuższy niż 0.2 sekundy.
• Reakcja komputera: Włączenie limitera awaryjnego obrotów (Limp Mode Rev Limit 2500 RPM) i zapalenie czerwonej lampki alarmowej na wyświetlaczu CAN.

🛡️ 3. Differential Fuel Pressure Trip (Kontrola Delty Paliwa)

• Warunek aktywacji: Spadek ciśnienia różnicowego paliwa ΔP o więcej niż 0.4 bar poniżej ciśnienia bazowego podczas pracy pod doładowaniem.
• Reakcja komputera: Zrzut boostu i ograniczenie otwarcia przepustnicy DBW (Drive-by-Wire) zanim silnik zdąży zubożeć mieszankę.

🛡️ 4. EGT Trim & Cut (Ochrona przed stopieniem wydechu)

• Warunek aktywacji: Wzrost EGT powyżej 940°C na którymkolwiek cylindrze.
• Reakcja komputera:

* Krok 1 (940–960°C): Automatyczne dolanie paliwa (+8% Fuel Trim) na przegrzany cylinder w celu schłodzenia.

* Krok 2 (> 970°C): Obcięcie doładowania i bezpieczne ograniczenie mocy.

7. Ściąga Tunera: Tabela Dopuszczalnych Zakresów i Czujników

Poniższa tabela stanowi kompletny punkt odniesienia przy logowaniu danych z hamowni i toru:
